OSHA 1910.119 (PSM)
Process Safety & HAZOP Framework
OSHA 1910.119 หรือ Process Safety Management (PSM) เป็นมาตรฐานสำหรับป้องกัน การปล่อยสารเคมีอันตรายแบบรุนแรง (catastrophic release) เช่น toxic, flammable หรือ explosive โดยเน้นการจัดการความเสี่ยงในระดับกระบวนการผลิตทั้งระบบ

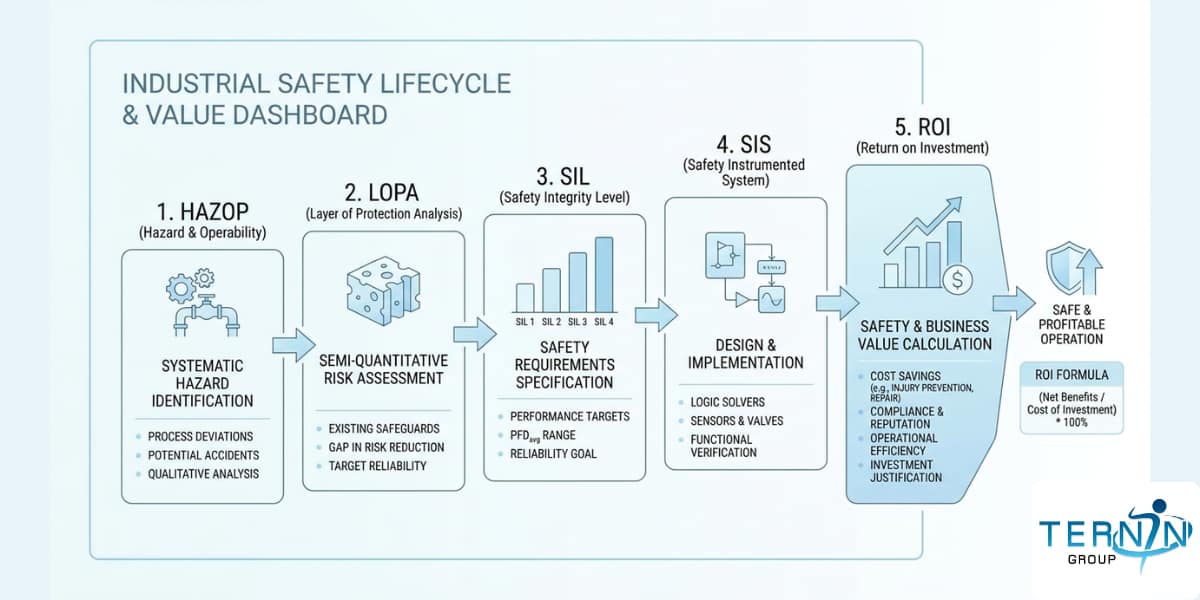

SIS dashboard นี้เป็นเครื่องมือรวมสำหรับการวิเคราะห์ HAZOP, LOPA, SIL และ ROI เพื่อช่วยให้โรงงานสามารถตัดสินใจด้าน safety system ได้บนพื้นฐานของ risk และต้นทุนจริง
องค์ประกอบหลักของ PSM
Process Safety Information
ข้อมูลกระบวนการ เช่น chemical, equipment, P&ID และ design basis
Process Hazard Analysis
วิเคราะห์ความเสี่ยงด้วย HAZOP, What-if หรือ FMEA
Management of Change
ควบคุมการเปลี่ยนแปลงที่กระทบต่อ safety system
PHA (Process Hazard Analysis)
PHA เป็น core ของ PSM ใช้เพื่อระบุว่า “อะไรอาจผิดพลาดได้” และต้องมี safeguard อะไรเพื่อควบคุมความเสี่ยง
- HAZOP (guideword-based)
- What-if analysis
- Fault tree / FMEA
- Human factor analysis
System Safety Thinking
PSM เป็นระบบที่เชื่อม engineering, operation และ management เพื่อป้องกันเหตุการณ์ร้ายแรง เช่น explosion หรือ toxic release
- multiple safeguard layers
- process deviation control
- incident learning loop
- continuous improvement
แปลงมาตรฐานสู่การปฏิบัติจริง
PSM ไม่ใช่แค่เอกสาร แต่ต้องมีทีมงานและระบบควบคุมที่ทำงานได้จริงในหน้างาน
อ่านมาตรฐานเต็มได้ที่ OSHA Process Safety Management และข้อกำหนด 29 CFR 1910.119
HAZOP Case Study: Refinery Explosion Scenario
หนึ่งใน case study ที่ถูกใช้ทั่วโลกคือเหตุการณ์ refinery explosion ซึ่งเกิดจาก process deviation ที่ไม่ได้ถูกควบคุมอย่างเหมาะสม เช่น overfilling, overheating และ failure ของ instrumentation
📍 Scenario (เหตุการณ์)
ใน refinery unit ระหว่าง start-up มีการเติม hydrocarbon เข้า distillation tower โดยไม่มี outflow ทำให้เกิด overfill และ pressure buildup
- ไม่มี liquid outflow
- temperature สูงผิดปกติ
- instrument alarm ไม่ทำงาน
- operator ไม่ detect deviation
⚠️ Consequence (ผลกระทบ)
การ deviation นี้นำไปสู่ catastrophic explosion ที่มีผู้เสียชีวิต 15 คน และบาดเจ็บกว่า 180 คน :contentReference[oaicite:0]{index=0}
- tower overpressure
- flammable release
- vapor cloud explosion
- mass casualty incident
| Parameter | Deviation | Cause | Consequence | Safeguard |
|---|---|---|---|---|
| Flow | No flow out | valve failure | overfilling | flow alarm |
| Level | High level | operator error | overflow | level trip |
| Temperature | High | heater malfunction | vapor release | temperature shutdown |
| Pressure | High | blocked outlet | explosion | relief valve |
Key Engineering Insight
HAZOP ไม่ได้ช่วยแค่ “หาความเสี่ยง” แต่ช่วยป้องกัน chain reaction ของเหตุการณ์ที่นำไปสู่ accident โดยการระบุ deviation ทุกจุดใน process และกำหนด safeguard หลาย layer เพื่อหยุด escalation
HAZOP Worksheet + Risk Calculator (ใช้งานจริง)
HAZOP worksheet ใช้ระบุ deviation, cause, consequence และ safeguard โดยเป็นวิธี systematic ที่ใช้ใน process safety เพื่อป้องกัน hazard ในโรงงาน และสามารถต่อยอดเป็น risk scoring เพื่อจัดลำดับความสำคัญของการแก้ไข
| Parameter | Deviation | Cause | Consequence | Severity (1-5) | Likelihood (1-5) | Risk |
|---|---|---|---|---|---|---|
| - | ||||||
| - |
LOPA + SIL Determination Tool (Risk Reduction จริง)
LOPA (Layer of Protection Analysis) เป็นวิธี semi-quantitative ใช้ประเมินว่า layer ป้องกัน (IPL) เพียงพอหรือไม่ และใช้กำหนด SIL สำหรับ safety function ในระบบ SIS
LOPA Model
LOPA ใช้แนวคิด: Initiating Event → Independent Protection Layers → Residual Risk เพื่อดูว่า risk ถูกลดลงเพียงพอหรือยัง
- Initiating event frequency
- IPL effectiveness
- Risk reduction factor
- Residual risk
SIL Logic
SIL เป็นระดับความสามารถของ safety function ในการลดความเสี่ยง โดย SIL1–SIL4 ยิ่งสูงยิ่งต้องลด risk มากขึ้น
- SIL1 = ต่ำ
- SIL2 = กลาง
- SIL3 = สูง
- SIL4 = สูงมาก
| Initiating Frequency (/yr) | IPL Factor | Residual Risk | SIL |
|---|---|---|---|
| - | - |
Safety Instrumented System (SIS)
Design & Architecture
SIS คือระบบความปลอดภัยระดับ process ที่ทำหน้าที่ตรวจจับ condition ที่อันตราย และนำ process กลับสู่ safe state โดยอัตโนมัติ เป็น layer สุดท้ายของการป้องกัน ในโรงงานอุตสาหกรรม และ process safety system
โครงสร้างหลักของ SIS
Sensor (Detection)
ตรวจจับ parameter เช่น pressure, temperature, flow เพื่อระบุ deviation จาก safe condition
Logic Solver (Decision)
ระบบ PLC หรือ safety controller ที่ตัดสินใจว่า ต้อง activate safety function หรือไม่
Final Element (Action)
อุปกรณ์ที่ทำให้ระบบเข้าสู่ safe state เช่น valve shutdown หรือ emergency trip
SIS ประกอบด้วย sensor, logic solver และ final element ซึ่งทำงานร่วมกัน เพื่อป้องกันเหตุการณ์อันตราย
SIF (Safety Instrumented Function)
SIS ไม่ได้ทำงานเป็นก้อนเดียว แต่แบ่งเป็น SIF (safety loop) แต่ละ SIF จะป้องกัน hazard เฉพาะ เช่น high pressure shutdown
SIS Design Flow (จาก Risk → Implementation)
SIS ถูกออกแบบจาก risk analysis โดยใช้ HAZOP และ LOPA เพื่อกำหนด SIL และ requirement ของ safety function
ตัวอย่างจริง: High Pressure Shutdown
Scenario
reactor pressure สูงเกิน limit → เสี่ยง explosion
Detection
pressure transmitter ตรวจจับค่าเกิน threshold
Action
logic solver สั่งปิด valve เพื่อลด pressure
นำ SIS ไปใช้จริงในโรงงาน
การออกแบบ SIS ต้องมีทั้ง engineering, operation และ maintenance เพื่อให้ระบบทำงานได้จริงเมื่อเกิดเหตุ
SIL Verification Tool (PFDavg Calculator)
SIL verification คือการพิสูจน์ว่า Safety Instrumented Function (SIF) สามารถลดความเสี่ยงได้ตาม target SIL โดยใช้ค่า PFDavg ซึ่งเป็น probability ที่ระบบจะ fail เมื่อถูกเรียกใช้งาน
Input Parameters
Result
SIL Level: -
SIS Architecture Tool (1oo1 vs 1oo2 vs 2oo3)
Architecture (MooN) คือรูปแบบ redundancy ของระบบ SIS เช่น 1oo1, 1oo2, 2oo3 ซึ่งใช้เพื่อเพิ่ม reliability และลดความเสี่ยงของ failure โดยต้อง balance ระหว่าง safety และ availability :contentReference[oaicite:0]{index=0}
1oo1
Simple / Low cost
แต่ไม่มี redundancy
1oo2
Redundant
เพิ่ม reliability
2oo3
High safety + availability
ใช้ใน refinery
β-Factor Tool (Common Cause Failure)
β-factor ใช้คำนวณความล้มเหลวแบบ “fail พร้อมกัน” ของระบบ redundant เช่น sensor หรือ valve ที่ควรช่วยกัน แต่พังพร้อมกันจากสาเหตุเดียวกัน (CCF)
Input Parameters
Result
Independent Failure: -
Spurious Trip Calculator (STR + MTTFsp)
Spurious Trip Rate (STR) คือความถี่ที่ระบบ SIS shutdown โดยไม่จำเป็น ซึ่งเป็น “safe failure” ที่กระทบ production และ cost โดยตรง
Input Parameters
Result
MTTFsp (years): -
Production Loss Calculator (Downtime Cost)
คำนวณความเสียหายจาก downtime โดยรวม lost production, labor, repair และ penalty เพื่อให้เห็น “impact จริง” ของ spurious trip หรือ failure ในโรงงาน
Input Parameters
Result
Loss per Event: -
ROI Calculator (Safety Investment)
ROI ใช้เพื่อประเมินว่า “การลงทุนด้าน safety เช่น SIS หรือ upgrade system” คุ้มค่าหรือไม่ โดยคำนวณจากผลประหยัด (loss reduction) เทียบกับต้นทุนการลงทุน
Input Parameters
Result
ROI (%): -
Industrial Safety Dashboard (HAZOP → ROI)
Risk Score
LOPA
SIL (PFDavg)
β Factor
Spurious Trip
ROI
คำถามสำคัญเกี่ยวกับ Safety System & ROI
HAZOP ใช้ระบุความเสี่ยง, LOPA ใช้ประเมินความรุนแรงและความถี่ และ SIL ใช้กำหนดระดับความปลอดภัยของระบบที่ต้องออกแบบ
Control system ออกแบบเพื่อ “ควบคุม” แต่ SIS ออกแบบเพื่อ “หยุดอันตราย” โดยเป็น independent protection layer
ไม่เสมอ เพราะ SIL สูงทำให้ระบบ sensitive มากขึ้น และเพิ่มโอกาส spurious trip ซึ่งกระทบ production
ทำให้ production หยุด, เกิด downtime และอาจต้อง restart system ซึ่งเป็นช่วงที่มีความเสี่ยงสูงและมี cost สูงมาก
ในหลายกรณี ROI มากกว่า 100% เพราะลด downtime, accident และความเสียหายที่อาจเกิดขึ้นในระดับล้านบาทต่อเหตุการณ์
เริ่มจาก HAZOP เพื่อเข้าใจความเสี่ยง → LOPA เพื่อประเมิน → SIL เพื่อออกแบบ → SIS เพื่อ implement จริง
